SRPS EN 14399-4 Sklopovi za prednapregnute vijčane spojeve Sistem HV

Osnovne karakteristike koje su navedene u DoP-u za sklopove po SRPS EN 14399 su:

- Tip

- Propisana klasa

- k-klasa i k-faktor

Postoje dva tipa vijčanih sklopova:

- Tip HR (HRC): dizajniran da dobije duktilnost pretežno plastičnim izduživanjem svornjaka (minimalna visina navrtke ≥ 0,8 D i dužina navoja svornjaka prema ISO888)

- tip HV: projektovan za dobijanje duktilnosti pretežno plastičnom deformacijom zahvaćenih navoja (visina navrtke na približno 0,8 D sa kratkom dužinom navoja)

Propisana klasa sklopa na sažet način izražava skup mehaničkih karakteristika komponenata (zatezna čvrstoća, tvrdoća). To je važno za sposobnost međusobnog poklapanja komponenata, kako bi se postigle deklarisane performanse vijčanih sklopova. K-klasa na sažet način izražava sposobnost zatezanja sklopova: da se zategnu.



Dokumentacija koja dolazi uz vijke

DoP (Declaration of Performance)

Inspekcijski serifikat 3.1 po EN 10204

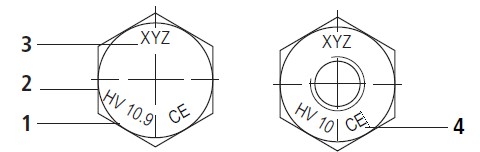

Izgled i markiranje HV vijka

Vijci i navrtke se obeležavaju oznakom sa:

1 Klasom čvrstoće

2 Specijalnom oznakom „HV“ (hochfest vorspannbare) visoke čvrstoće za prednaprezanje.

3 Zaštitnim znakom proizvodjača garniture vijaka

4 Zaštitnim znakom CE o usaglašenosti sa EU standardima.
